2RG
对应无刷马达的高速及高输出的高强度平行轴减速机
  • 壽命特性

    以热处理提升齿轮强度,特殊的轴承及润滑油,额定负载壽命达10000小时

  • 強度特性

    轴承的大轴径化,提升外壳强度,和相同安装尺寸AC马达减速机相比,具有2-3倍的高容许转矩

额定电压
额定转速
额定输出
重量
转向
噪音
使用温度 / 湿度
防护等级
绝缘等级
绝缘抗压
绝缘阻抗
DC24 / AC110 / AC220
2500 r/min
30 W
1.5 kg
CW / CCW
50cm – 50db
-15。C~60。C / RH85%↓
IP545
E
500V/3mA – 60sec
10MΩ>
DC24V　　　　　AC110V　　　　AC220V

驱动器搭配

   DBM24V　　　　DBC110V　　 　DBC220V

额定转速

r/min 2500

最高转速

r/min 3000

额定输出

W 30

额定转矩

N/m(kgf-cm) 0.12(1.2)

起动转矩

N/m(kgf-cm) 0.15(1.5)

速度控制范围

r/min 15~3000

输入电源

电压

V DC24+_10% AC110+_15% AC220+_15%

额定电流

A 1.8 1 0.5

最大输入电流

A 2.1 1.5 1

转速变动率

负载

T +_0.5%

电压

A 0.2~4%+_10%

温度

。C 0~3%(0~50。C)
2GS减速比 5 10 15 20 30 50 100 200
速度范围 r/min 20-600 10-300 6.67-200 5-150 3.34-100 2-60 1-30 0.5-15
容许转矩 0.45 0.90 1.4 1.8 *2.6 *4.3 *6 6
容许悬吊载重 (轴端 10mm ) N 100 150 150 150 200 200 200 200
容许悬吊载重 (轴端 20mm ) N 150 200 200 200 300 300 300 300
容许推力载重N 40 40 40 40 40 40 40 40
容许负载惯性贯量 10-4kg.m2 12 50 110 200 370 920 2500 5000
瞬间停止或反转 1.55 6.2 14 24.8 55.8 155 155 155

* 30 / 50 / 100 运转方向与马达反方向

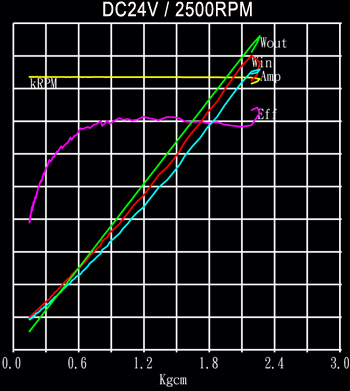

Wout Amp Win allEff kRPM
60 4.0 90 1.00 3.00
54 3.6 81 0.90 2.70
48 3.2 72 0.80 2.40
42 2.8 63 0.70 2.10
36 2.4 54 0.60 1.80
30 2.0 45 0.50 1.50
24 1.6 36 0.40 1.20
18 1.2 27 0.30 0.90
12 0.8 18 0.20 0.60
6 0.4 9 0.10 0.30
0 0.0 0 0.00 0.00
Wout A W allEff kRPM
70.000 2.000 80.000 1.00 3.000
63.000 1.800 72.000 0.90 2.700
56.000 1.600 64.000 0.80 2.400
49.000 1.400 56.000 0.70 2.100
42.000 1.200 48.000 0.60 1.800
35.000 1.000 40.000 0.50 1.500
28.000 0.800 32.000 0.40 1.200
21.000 0.600 24.000 0.30 0.900
14.000 0.400 16.000 0.20 0.600
7.000 0.200 8.000 0.10 0.300
0.000 0.000 0.000 0.00 0.000
